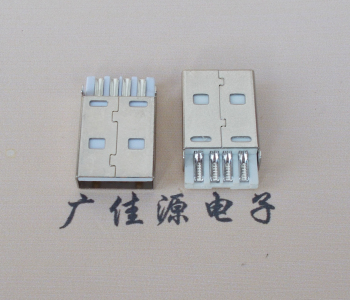

USB 2.0A公(gong) 4芯焊(han)(han)線(xian)式(shi) 總(zong)(zong)長L=20.5mm 白色(se)膠(jiao)芯的(de)(de)(de)產品，USB 2.0A 公(gong)焊(han)(han)線(xian)式(shi)公(gong)頭：白色(se)膠(jiao)芯，為常規款使用差(cha)分(fen)(fen)信號來傳輸(shu)數據，USB2.0焊(han)(han)線(xian)式(shi)公(gong)頭 4p端子白色(se)膠(jiao)芯 總(zong)(zong)長L=20.5mm一體式(shi),最高(gao)(gao)速(su)(su)度(du)可(ke)達 480Mb/S支持總(zong)(zong)線(xian)供電和自供電兩種(zhong)供電模式(shi)。在(zai)總(zong)(zong)線(xian)供電模式(shi)下，設備(bei)(bei)最多可(ke)以(yi)獲得 500mA 的(de)(de)(de)電流，被設計成為向下兼容的(de)(de)(de)模式(shi)，當有(you)全速(su)(su)（USB1.1）或(huo)者低速(su)(su)（USB1.0）設備(bei)(bei)連接(jie)(jie)到高(gao)(gao)速(su)(su)（USB2.0）主(zhu)機時，主(zhu)機可(ke)以(yi)通過(guo)分(fen)(fen)離傳輸(shu)來支持它們(men)。同時，一條 USB 總(zong)(zong)線(xian)上，可(ke)達到的(de)(de)(de)最高(gao)(gao)傳輸(shu)速(su)(su)度(du)等級由(you)該總(zong)(zong)線(xian)上最慢的(de)(de)(de)設備(bei)(bei)決定，該設備(bei)(bei)包括主(zhu)機、HUB 以(yi)及 USB 功能設備(bei)(bei)，焊(han)(han)接(jie)(jie)導線(xian)
確(que)定公(gong)(gong)頭(tou)引腳(jiao)：明確(que)USB 2.0A公(gong)(gong)頭(tou)的(de)4個(ge)引腳(jiao)，一般從左到右依次對應電(dian)源正(zheng)極(ji)、數據負極(ji)、數據正(zheng)極(ji)、電(dian)源負極(ji)（面對公(gong)(gong)頭(tou)插入端，引腳(jiao)朝上(shang)）。
焊(han)接電(dian)源正(zheng)極(ji)：將紅色導線(xian)與(yu)公頭(tou)對應的電(dian)源正(zheng)極(ji)引腳對齊(qi)，用電(dian)烙鐵蘸(zhan)取適量(liang)焊(han)錫，將導線(xian)與(yu)引腳焊(han)接在(zai)一(yi)起(qi)，確保連接牢固(gu)且(qie)無虛(xu)焊(han)。
焊(han)接(jie)電源(yuan)負極(ji)：把黑色導線與公頭的(de)電源(yuan)負極(ji)引腳焊(han)接(jie)，方(fang)法(fa)同電源(yuan)正(zheng)極(ji)焊(han)接(jie)。
焊接(jie)數據負極和(he)正極：分(fen)別將白(bai)色(se)和(he)綠色(se)導線對(dui)應(ying)焊接(jie)到公頭的數據負極和(he)正極引(yin)腳。由于數據傳輸對(dui)焊接(jie)質量要求(qiu)較(jiao)高，要確保(bao)焊點光滑、無短(duan)路。
檢查與測(ce)試
焊(han)接完(wan)成后(hou)，用(yong)尖嘴鉗整理焊(han)點，去除多(duo)余的焊(han)錫和毛刺。
使(shi)用萬用表檢查各焊(han)點(dian)之間是否存在短(duan)路情況。
將焊接好的USB公頭插入合適的設備（如電腦），測試能否正常識別和傳輸數據。如果設備無法識別，可能存在焊接問題，需重新檢查和焊接。
|
